كتلة التوجيه الخطي HGH20HA
100٪ عملية HIWIN والحجم
تحسين المظهر
دقة عالية
حمولة عالية
صلابة قوية
انخفاض مستوى الضجيج
عمر خدمة طويل
تبادل
تمركز تلقائي
سهل التنصيب
التعريف بالمنتج |||

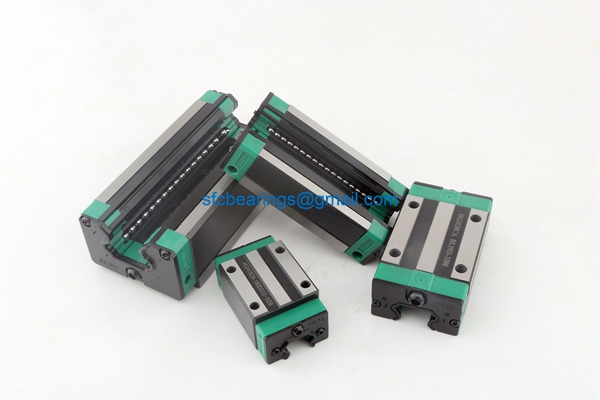

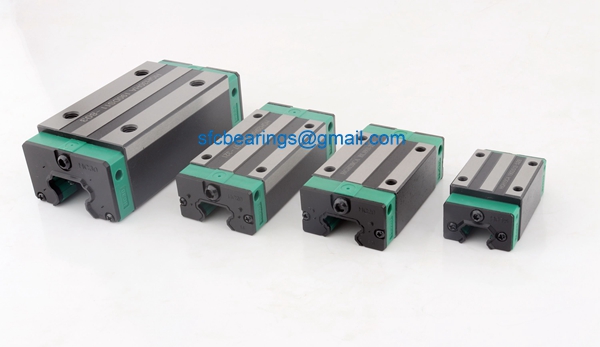

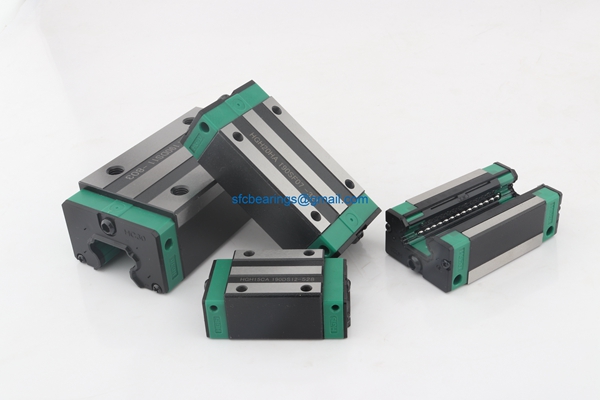

كتلة الدليل الخطي HGH20HA هي أطول وقدرة أكبر على التحمل من منزلق HGH20CA المربع. يتم استخدام كتلة الدليل الخطي HGH20HA بالاقتران مع الدليل الخطي HGR20

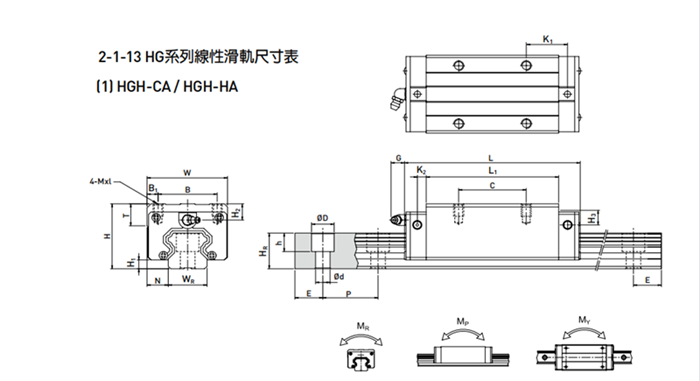

| تخصيص | كتلة التوجيه الخطي HGH20HA | ||
| أبعاد التجميع | H | 30 | مم |
| H1 | 4.6 | مم | |
| N | 12 | مم | |
| أبعاد البلوك | في | 44 | مم |
| B | 32 | مم | |
| ب1 | 6 | مم | |
| ج | 50 | مم | |
| L1 | 65.2 | مم | |
| L | 92.2 | مم | |
| ع1 | 12.6 | مم | |
| جي | 12 | مم | |
| مكسل | ام 5 × 6 | مم | |
| تي | 8 | مم | |
| H2 | 6 | مم | |
| H3 | 7 | مم | |
| أبعاد السكك الحديدية HGR45 | دبليو آر | 20 | مم |
| ساعه | 17.5 | مم | |
| D | 9.5 | مم | |
| h | 8.5 | مم | |
| د | 6 | مم | |
| P | 60 | مم | |
| و | 20 | مم | |
| تصاعد الترباس للسكك الحديدية | ام 5 × 16 | مم | |
| تصنيف الحمل الأساسي | ج | 21.18 | kn |
| ج0 | 48.84 | kn | |
| لحظة تصنيف ثابتة | السيد | 0.48 | كيلو نيوتن م |
| النائب | 0.47 | كيلو نيوتن م | |
| خاصتي | 0.47 | كيلو نيوتن م | |
| وزن | منع | 0.39 | التاريخ الطبي |
| السكك الحديديه | 2.21 | كجم / م | |
تطبيق المنتج

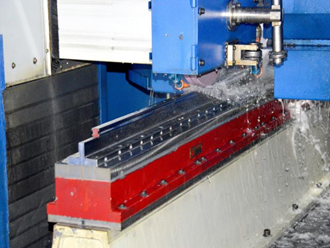

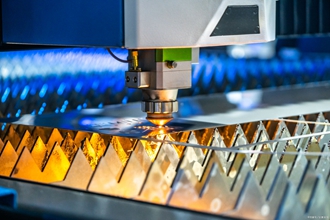

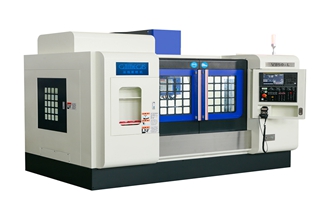

يتم استخدام بلوك التوجيه الخطي HGH20HA بشكل أساسي في مختلف مجالات الأتمتة مثل أدوات الآلات ، وآلات الثني ، وآلات اللحام بالليزر ، وآلات القطع ، وآلات النجارة ، وآلات النقل ، إلخ.
نظرًا لقوة الاحتكاك المنخفضة للسكك الانزلاقي الخطي HGH20HA بلوك التوجيه الخطي في نقطة ما من الحركة ، يمكن تشغيل المرتبة بكمية صغيرة فقط من الطاقة ، خاصة أثناء تشغيل السرير بشكل متكرر ، مما قد يقلل بشكل كبير من فقد الطاقة في نظام. وبسبب كتلة التوجيه الخطي HGH20HA |||

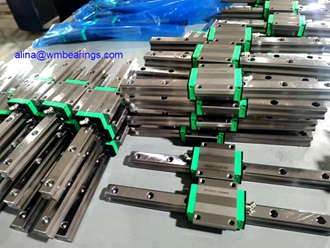

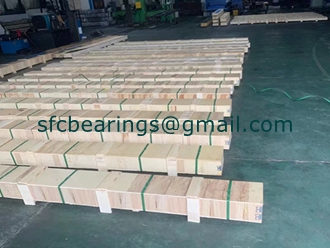

تتوفر منتجات سلسلة دليل السكك الحديدية الخطية ، مع مخزون كبير وإمدادات احترافية ، في سلسلة التجميع العالية HG ، وسلسلة التجميع المنخفضة EG ، وسلسلة MG الصغيرة ، وسلسلة الأسطوانة RG ، وسلسلة QH / QE الصامتة ، وسلسلة CG عالية القوة ، وما إلى ذلك ، مع فعالية التكلفة العالية والتطبيق العملي القوي
